Termékleírás

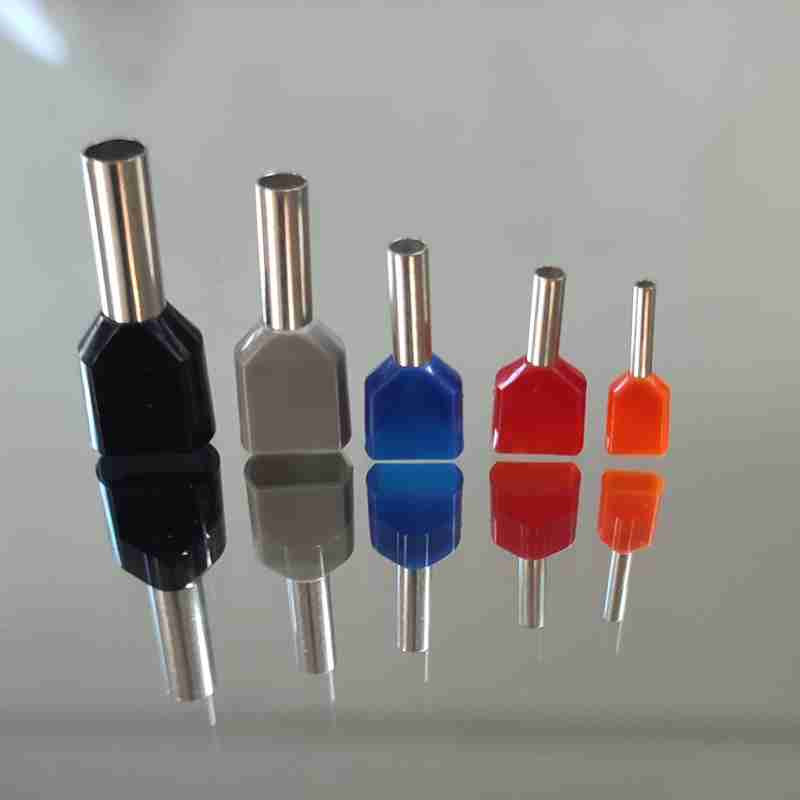

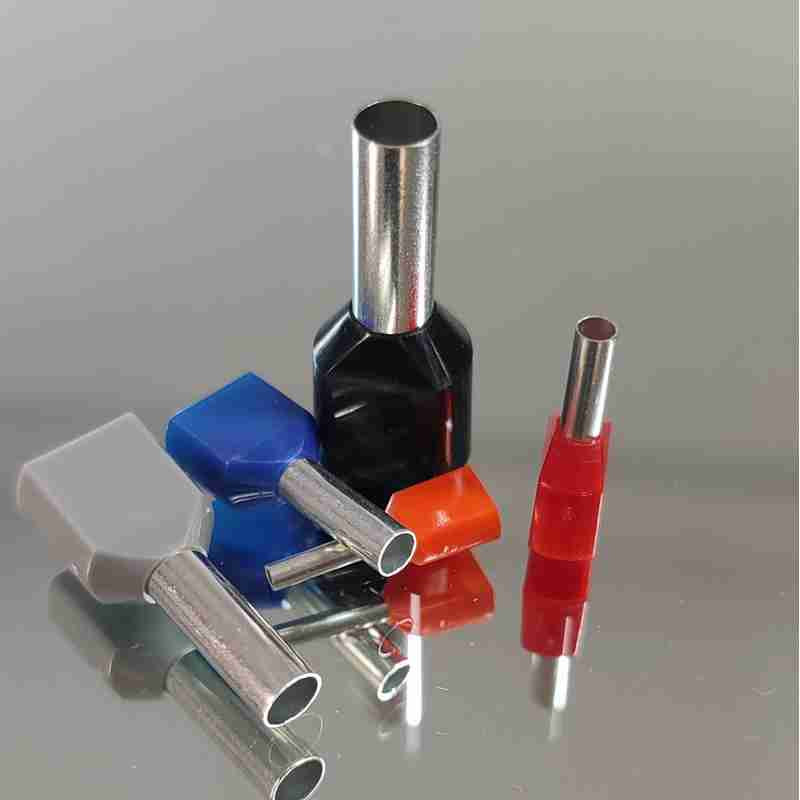

Az iker érvéghüvely TB-215008 megbízható és rendezett csatlakozást biztosít két darab, egyenként 1,5 mm² keresztmetszetű vezeték számára. A szigetelt kivitel segít a biztonságos szerelésben, csökkenti a kontakthibák esélyét, és esztétikus, jól áttekinthető bekötést eredményez.
A hüvely kialakítása lehetővé teszi, hogy a finomsodratú vezetékek szálai stabilan a helyükön maradjanak, így a csavaros sorkapcsokban, készülékcsatlakozásokban vagy elosztódobozokban tartós, megbízható kötés jöjjön létre. A megfelelően megválasztott hossz (L = 16,0 mm, L1 = 8,0 mm) biztosítja, hogy a vezetékek kellő mélységben legyenek préselhetők, ami különösen fontos nagyobb igénybevételű vagy gyakran szerelt áramkörök esetén.
Műszaki jellemzők
- Típus: szigetelt iker érvéghüvely

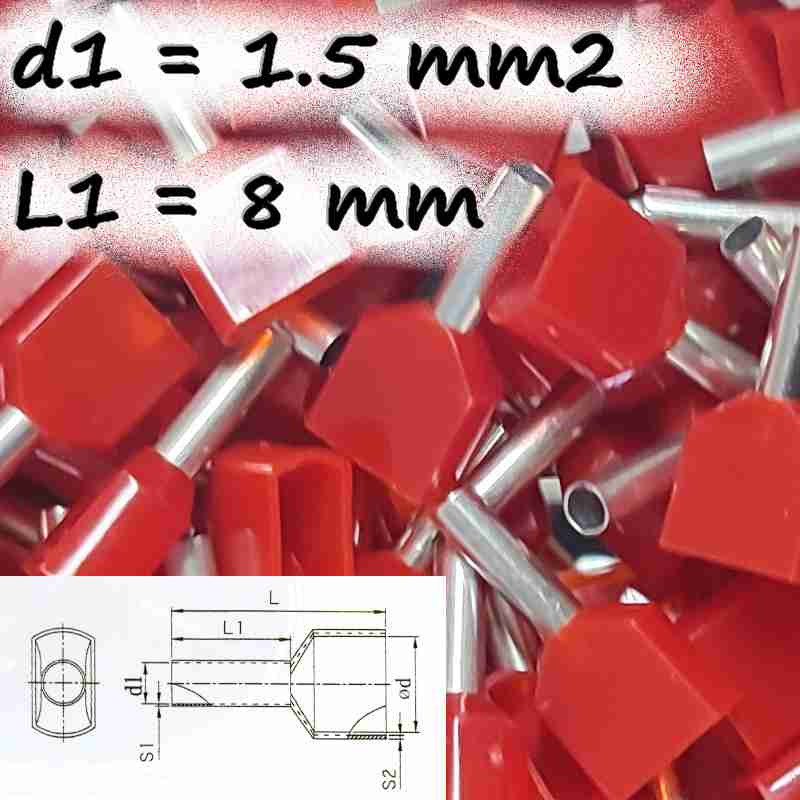

- Vezetékméret: 2 x 1,5 mm²

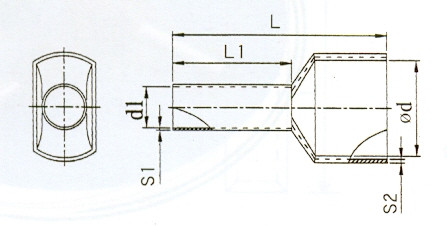

- Hüvely hossza (L): 16,0 mm
- Préselhető rész hossza (L1): 8,0 mm
- Belső átmérő (D1): 2,30 mm
- Külső átmérő (D): 3,6 / 6,6 mm
- Falvastagság: S1 = 0,15 mm, S2 = 0,30 mm
- Kiszerelés: 500 db/csomag
Felhasználási területek és előnyök
Az iker érvéghüvely ideális kapcsolószekrények, elosztótáblák, vezérlőszekrények és gépészeti vezetékezések kialakításához, ahol két azonos keresztmetszetű vezeték közös sorkapocsba kötése szükséges. Használatával:
- csökken a kilazuló, kontakthibás kötések kockázata,
- a vezetékvégek nem rojtosodnak, nem sérülnek a csavaros leszorítás alatt,
- áttekinthetőbb, szabványosabb kábelezés valósítható meg,
- a későbbi karbantartás és átalakítás egyszerűbbé válik.
A termék a legtöbb szabványos, iker érvéghüvelyre méretezett présfogóval sajtolható, így könnyen illeszthető a meglévő szerszámparkhoz. A 500 darabos kiszerelés gazdaságos megoldást jelent sorozatszereléshez, műhelyek, kivitelezők és villanyszerelők számára, akik rendszeresen dolgoznak 1,5 mm²-es iker bekötésekkel.
Használati javaslat
A szerelés során a vezetékeket megfelelő hosszban blankolja, majd teljesen tolja be az érvéghüvelybe, hogy a rézszálak a hüvely teljes préselhető részét kitöltsék. Ezt követően a gyártói ajánlásnak megfelelő présfogóval sajtolja rá a hüvelyt a vezetékekre. A gondosan elvégzett krimpelés biztosítja a tartós, megbízható elektromos és mechanikai kapcsolatot.
