Termékleírás

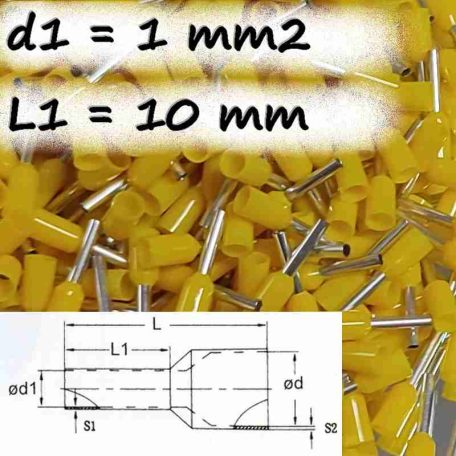

A szigetelt érvéghüvely 1,00 mm² keresztmetszetű, sodrott rézvezetékek végének biztonságos lezárására szolgál. A 10 mm-es csatlakozóhossz (L1) megbízható krimpelési felületet biztosít, így a vezeték stabilan rögzíthető sorkapcsokban, készülékcsatlakozásoknál és elosztószekrényekben.

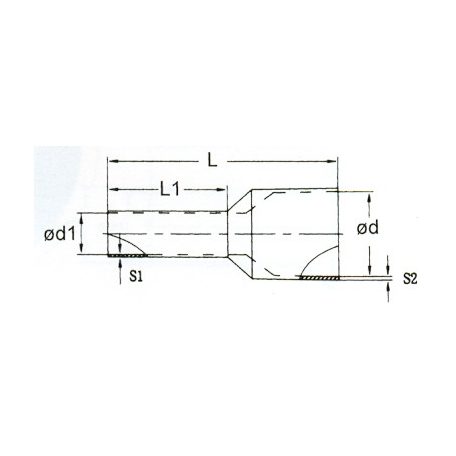

A fém hüvely belső átmérője (D1) 1,4 mm, teljes hossza (L) 16 mm, a szigetelés külső átmérője (D) 3,0 mm. A sárga színű szigetelés segíti a gyors azonosítást a szerelés során, valamint védi a vezetékvéget a mechanikai sérülésektől.
Felhasználási terület és előnyök
Ez a szigetelt érvéghüvely ideális kapcsolószekrények, vezérlő- és elosztóberendezések, gépészeti és ipari vezetékezések, valamint általános villanyszerelési munkák során. Használatával a sodrott vezetékek szálai nem bomlanak szét bekötéskor, ami hozzájárul az egyenletes kontaktushoz és a csavaros sorkapcsokban való stabil rögzítéshez.
A megfelelő méretezés (1,00 mm²) segít abban, hogy a hüvely jól illeszkedjen a vezetékhez, ezáltal tiszta, rendezett és könnyen áttekinthető bekötéseket lehet kialakítani. A sárga szigetelés vizuálisan elkülöníti ezt a méretet más keresztmetszetű érvéghüvelyektől.
Szerelési javaslatok
A szigetelt érvéghüvely krimpeléséhez kézi vagy racsnis érvéghüvelyprés használata ajánlott, amely a megfelelő profilú pofával rendelkezik erre a méretre. A vezeték szigetelését úgy célszerű lecsupaszítani, hogy a csupasz rész teljes hossza kitöltse a 10 mm-es fém hüvelyt, a szigetelés pedig a műanyag gallérig érjen.
A gondosan préselt kötés tartós, mechanikailag stabil csatlakozást eredményez, és hozzájárul a villamos rendszer megbízható működéséhez, legyen szó új kiépítésről vagy karbantartási munkáról.
