Termékleírás
A szigetelt érvéghüvely (0,75 mm² x 8 mm) CB-007508 kifejezetten sodrott rézvezetékek végződésének biztonságos és rendezett kialakításához készült. Használatával megbízható, stabil csatlakozás hozható létre sorkapcsokban, kapcsolókban és különféle villamos készülékek bekötésekor.
A fehér színű szigetelés egyértelműen jelöli a 0,75 mm²-es vezeték-keresztmetszetet, így könnyen azonosítható a szerelés során, akár többféle érvéghüvely egyidejű használatakor is. A 8 mm-es fémhüvely-hossz (L1) ideális a szabványos hosszúságú blankolt vezetékekhez, biztosítva a megfelelő krimpelési felületet.

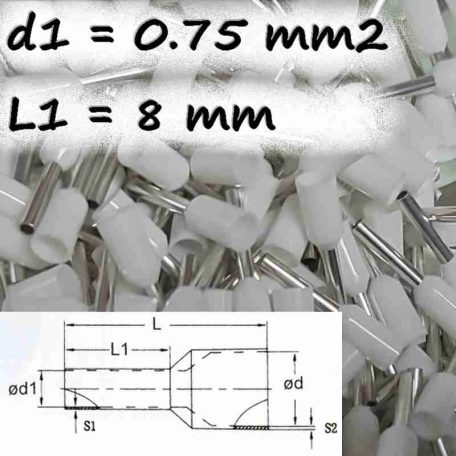

Méretek és kialakítás
- Vezeték keresztmetszet: 0,75 mm²
- Hüvelyhossz (L1): 8 mm
- Belső átmérő (D1): 1,2 mm
- Teljes hossz (L): 14 mm
- Külső átmérő (D): 2,8 mm
- Szín: fehér
A pontos méretezésnek köszönhetően az érvéghüvely jól illeszkedik a megfelelő keresztmetszetű vezetékhez, csökkentve a kontakt-hiba, a kilazulás és a szálak kitüremkedésének kockázatát. A szigetelt gallér segít a vezeték pontos bevezetésében, és mechanikai védelmet nyújt a krimpelt rész körül.
Felhasználás és előnyök
Ez a szigetelt érvéghüvely ideális választás elosztószekrények, vezérlőszekrények, kapcsolódobozok és egyéb villamos szerelések során, ahol fontos a rendezett, biztonságos bekötés. Használata különösen ajánlott:
- sorkapcsos csatlakozásoknál
- készülékcsatlakozásoknál
- finom sodratú vezetékek végződésénél
Megfelelő présszerszámmal krimpelve tartós, rezgésálló kötés alakítható ki, amely elősegíti a hosszú távon megbízható működést. A szigetelt kivitel csökkenti a véletlen rövidzárlat kockázatát, és hozzájárul a professzionális, áttekinthető vezetékezéshez.
Használati javaslat
A vezeték végét blankolja a szükséges hosszban, majd vezesse be teljesen az érvéghüvelybe úgy, hogy a rézszálak teljesen a fémhüvelybe kerüljenek. Ezután a megfelelő méretű krimpelőfogóval préselje össze a hüvelyt. A gondosan elkészített krimpelés biztosítja a jó elektromos kontaktust és a megbízható mechanikai rögzítést.
